تحقیقات به عمل آمده بیانگر آن است که معمولا 90 درصد خطای IR-drop در فاصله شعاعی 5 سانتیمتری از یک عیب پوشش با قطر 1 سانتیمتر بر روی لوله ایجاد می شود. بنابراین از آنجایی که نزدیک نمودن الکترود مرجع به سطح کوپن در فواصل کمتر از 5 سانتیمتر می تواند منجر به ایجاد سپر در مسیر جریان ورودی به کوپن شود، این روش نیز نمی تواند برای حذف خطای IR-drop موثر باشد.

علاوه بر این محدودیت های زیر نیز می تواند مانع از داده برداری صحیح و قابل اعتمادی از کوپن ها شود:

• مواردی که امکان Interruption کل منابع تغذیه جریان حفاظت کاتدی وجود ندارد.
• مواردی که جریان های سرگردان Dynamic وجود دارد.
• با وجود قطع لحظه ای سیستم حفاظت کاتدی کوپن، همچنان IR-drop ناشی از جریان حفاظت کاتدی به سمت سازه باقی خواهد ماند که تابع پارامترهای مقاومت ویژه خاک، مقدار شدت جریان گسیل شده به سمت سازه و فاصله کوپن تا الکترود مرجع است.

بنابراین اگر بتوان کوپنی طراحی نمود که بدون قطع لحظه ای کل سیستم یا خود کوپن، پتانسیل پلاریزه اندازه گیری شود محدودیت های قابل توجهی در ارزیابی سیستم های حفاظت کاتدی از سر راه برداشته خواهد شد.

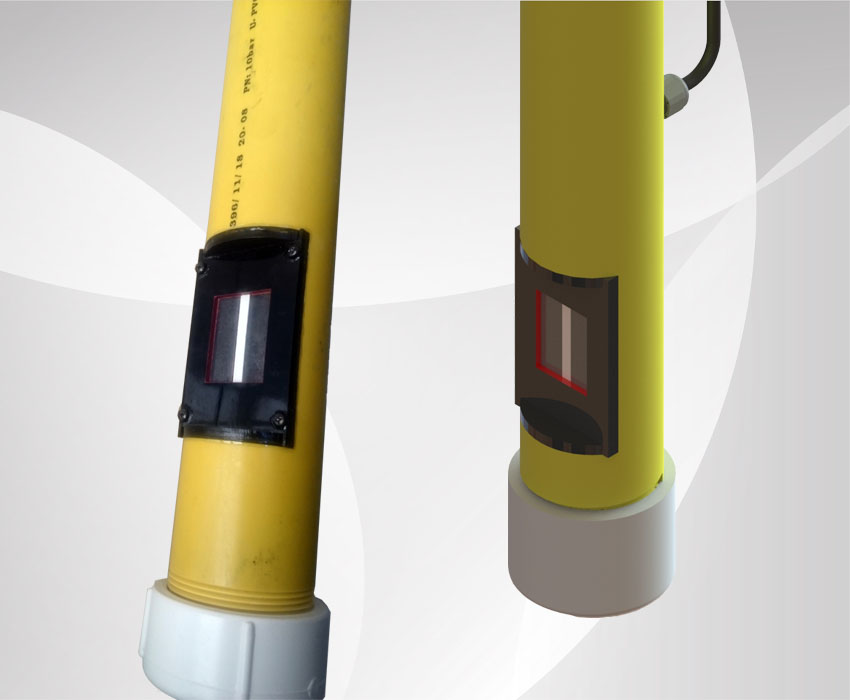

در طراحی های معمول کوپن های حفاظت کاتدی، کوپن ها به صورت میله ای شکل و یا دیسکی شکل و از جنس فولاد به همراه دو اتصال کابل برای جریان دهی به آن و اندازه گیری پتانسیل ساخته می شوند. به منظور کاهش IR-drop، این کوپن ها در انتهای لوله های محل های اندازه گیری نصب و برای اندازه گیری پتانسیل نیز الکترود مرجع روی خاک درون لوله قرار داده می شود. در این حالت خاک موجود در لوله و بین کوپن و الکترود مرجع به صورت پل نمکی عمل می کند و اتصال الکتریکی بین الکترود مرجع و کوپن را بر قرار می کند.

موارد یاد شده در بالا منجر به حذف یا کاهش چشمگیر شدت جریان حفاظت کاتدی نخواهد شد. بر همین اساس مدلی از کوپن طراحی شده است که مقدار IR-drop را حذف می نماید و مسیر عبور جریان حفاظت کاتدی به سمت سازه و کوپن سبب ایجاد IR-drop در پتانسیل اندازه گیری شده کوپن نخواهد شد و بدین صورت امکان اندازه گیری مستقیم پتانسیل پلاریزه بدون قطع لحظه ای کوپن یا منابع تامین جریان حفاظت کاتدی یا جریان های سرگردان و تلوریک فراهم می شود.

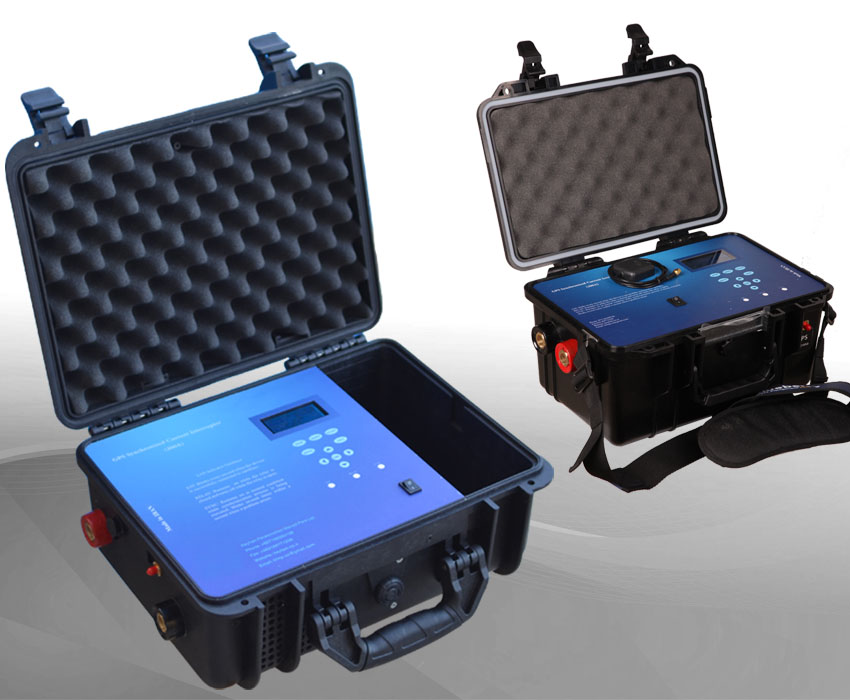

برخی از مشخصه های مهم دستگاه عبارتند از:

• دقت بسیار بالا: استفاده از داده های ماهواره های جی پی اس موجب افزایش دقت همزمانی دستگاه ها تا 0/0001 ثانیه شده است.
• ایزوله بودن دستگاه: دستگاه به صورت نوری راه اندازی می شود و در نتیجه مدارات قسمت کنترلر دستگاه نسبت به خطرات ناشی از انرژی های بالایی مانند رعد و برق در امان است.
• طراحی مطابق با شرایط آب و هوایی ایران: محدوده عملکردی 20- تا 50 درجه سانتیگراد.
• پیوستگی سیکل: دستگاه قابلیت تنظیم برای سیکل های متفاوت از 0/1 ثانیه تا 20 ثانیه با میزان تفکیک 0/1 ثانیه را دارد.
• برنامه پذیری: دارای تقویم جلالی و میلادی با قابلیت دریافت 9 برنامه کاری مختلف.
• رله سریع و مقاوم: رله دستگاه از نوع غیر مکانیکی می باشد و علاوه بر توانایی تحمل جریان و ولتاژهای بالا دارای عملکردی بسیار سریع و دقیق می باشد.
• رابط کاربری: نرم افزار دستگاه ساده و کارا بوده و از طریق صفحه کلید می توان به راحتی تمامی تنظیمات مورد نیاز را انجام داد.
• نمایش حالات: حالت عملکرد رله از طریق ال ای دی نمایش داده می شود و همچنین خلاصه ای از تنظیمات مهم دستگاه و مدت زمان باقیمانده بر روی ال سی دی نمایش داده می شود.
• پشتیبانی نرم افزاری: به هنگام به روز رسانی دستگاه، نسخه جدید نرم افزار به طور رایگان در اختیار مصرف کننده قرار می گیرد.
• درجه حفاظتی: این دستگاه در دو مدل مقاوم در برابر رطوبت و گرد و غبار و مدل IP65 تولید می شود.
